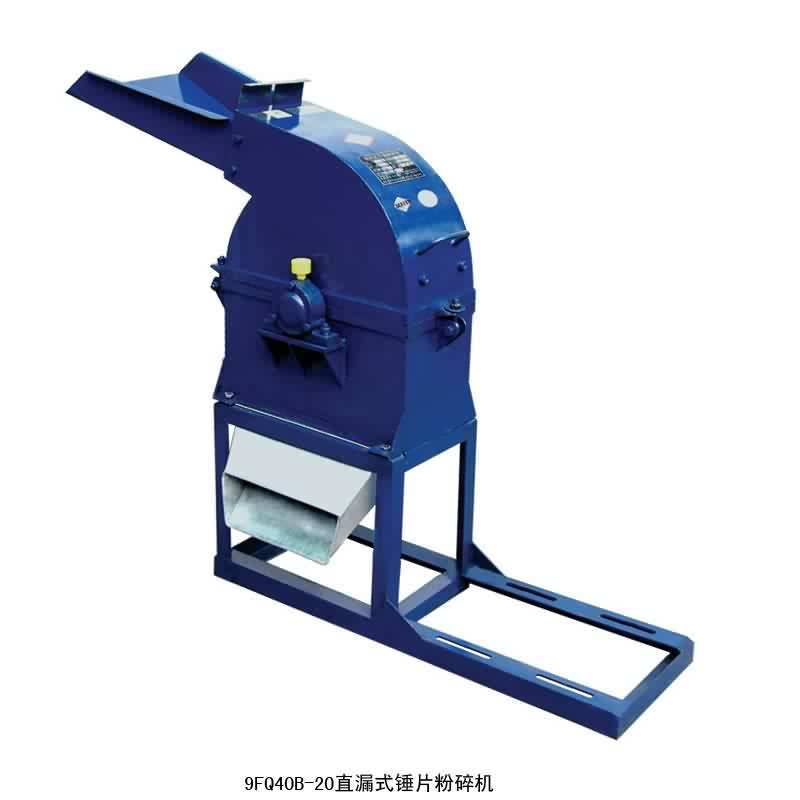

锤片式粉碎机吸风系统的设计原理

锤片式粉碎机采用辅助吸风系统的目的是使粉碎机工作时造成筛下较大的负压，促使粉碎室内合格细粉能迅速通过筛孔，防止筛孔堵塞，减少物料的过度粉碎，提高粉碎机的产量。同时，当空气进入粉碎室通过筛片时，能有效地冷却粉碎室，带走粉碎室产生的热量和水分。通过试验证明，良好的辅助吸风系统可使粉碎机产量提高20%以上，并且避免筛孔堵塞和后续工序的结露现象。当然，也应避免吸风系统过大的吸风量造成无谓的动力消耗和由此而产生的负作用，因而合理配置粉碎机辅助吸风系统具有重要的意义。采用辅助吸风来提高粉碎机产量的基本要素一般有两个：一是气流必须从进料口涌入粉碎室，并通过筛孔排出，这样的气流才可成为提高粉碎机产量的有效气流；二是为了较明显地提高产量，有效气流的风量必须足够大。因此，在进行整个结构的设计时，必须综合考虑各种因素，才能使辅助吸风系统发挥应有的作用[1]。饲料厂粉碎机辅助吸风系统的形式一般有两种：①采用集中风网对锤片式粉碎机进行吸风；②采用独立风网对锤片式粉碎机进行吸风。本文主要是通过分析各种吸风形式存在的问题，来设计合理的辅助吸风系统。

1、各种吸风形式存在的问题及其造成的原因

　　1.1 各种吸风形式存在的问题

　　1.1.1 采用集中风网对锤片式粉碎机进行吸风

　　这种形式在一些中小型饲料厂的饲料生产机组中较常见，粉碎机采用振动给料器给料，存在允许有效气流涌入的进风口；输送物料采用半圆截面绞龙、吸风罩位置的选择都有利于阻挡来自输送设备的旁路气流。但主要的问题是：由于设计风网时，将下料坑这样的高阻力系数、大风量负载与粉碎机这样的高阻力系数及大负载组合在一起，风网的吸风量主要来自下料坑，来自粉碎机的风量很小，甚至不能消除因粉碎机锤片旋转而产生的正压气流，机内粉尘大量溢出以致使用者不得不用麻袋将粉碎机进口包住，因此有效气流基本上不存在，粉碎机的产量自然就难以提高。另外，还要考虑到机组安装的局限性等等。

　　1.1.2 采用独立风网对锤片式粉碎机进行吸风

　　这种形式在一些大中型饲料厂中较为常见，但在这种形式中，存在的主要问题是因为设计的不合理不完善，在生产中会出现很多的问题。当系统使用一段时间后，组合式除尘器布袋严重堵塞，使风机效率大大降低，粉碎机产量降至额定产量的70%左右，甚至更低，生产时往外喷料，粉碎机内温度过高，电机负荷增大；车间内粉尘弥漫，工作环境恶劣，严重影响了生产的正常进行；除尘器布袋（筒）严重堵塞，振动清理无效，只有进行人工清理；吸风口选择的位置不当、风量的大小选择不当等原因，导致风机所吸的气流主要为经由提升机流入的旁路气流；绞龙出口处上升气流速度较大物料排出易受阻，经常发生绞龙堵塞等等。因此，对这种辅助吸风形式，必须进行合理的设计。

　　1.2  造成以上问题的原因

　　①粉碎机闭风螺旋输送机上的吸风道和除尘器的吸风截面积过小，风速过高，易带走物料②由于粉碎后物料有一定的温度和湿度，加上布袋面料的选择不佳和电磁阀管径偏小，喷吹用气包容积不够，致使吸附粉尘后的除尘器较难清理③所用的风机风压偏低，当除尘器粉尘吸附严重、阻力增大时，以及粉碎机内筛板孔径小，粉碎的物料较难通过并使筛板因局部堵塞而阻力增高时，风机的效率更大大降低，对粉碎机几乎形不成有作用的负压和吸风④闭风螺旋输送机的设计不尽合理，挡风板或挡风块的效果不明显，致使外面过多的空气进入，从而使粉碎机机内的风量、风压减弱，吸风效果大大降低[1]。

2 粉碎机辅助吸风系统设计的依据

　　①了解生产规模及工作制度从而确定所需输送的物料量及工作时间②了解需输送的物料的性质，以便根据不同的输送对象，选择合适的吸风形式与设备，满足工艺生产的要求③了解厂房结构形式以及仓库和附属车间的结合情况。这些都与辅助吸风设备的选择、安装及管网布置有关④熟练工艺流程及设备布置情况，以确定吸风管的数量和各自的吸风量，及所需输送物料的道数和各道物料的性质，从而合理地组合网路，并选择适宜的辅助吸风风速⑤了解所采用设备的规格及性能⑥明确技术经济指标和环境保护要求⑦调查操作管理条件和技术措施的可能性⑧了解远景发展规划
